Uitleg touchschakelaar soorten

Met een touchschakelaar kunt u een stroomkring sluiten en verbreken waardoor u een apparaat of lichtpunt aan- en uitschakelt. Er zijn verschillende soorten schakelaars. Hieronder geven we een overzicht waarvoor u deze kunt gebruiken samen met de aansluitschema's.

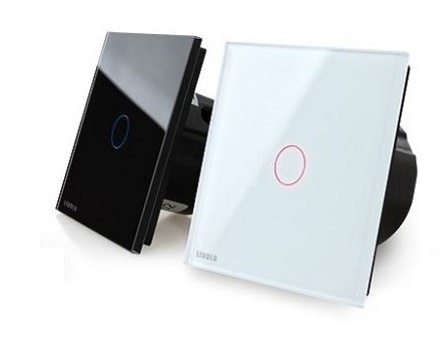

Enkelpolige touchschakelaar

  • Om 1 lichtpunt vanaf 1 plaats aan of uit te bedienen.
  • Heeft 1 touchknop en 2 aansluitklemmen (er komt 1 schakeldraad  en 1 voedingdraad naar toe).
  • Bij een enkelpolige touch schakelaar wordt enkel de stroomvoerende draad onderbroken.

Livolo-Aansluitschema-Standaard design schakelaar-enkelpolige schakelaar.jpg





Tweevoudige touchschakelaar

  • Om 2 lichtpunten vanaf 1 plaats aan of uit te bedienen.
  • Heeft 2 touchknoppen en 4 aansluitklemmen (er komen 2 schakeldraden naar toe en 1 voedingdraad).
  • Bij een enkelpolige touch schakelaar wordt enkel de stroomvoerende draad onderbroken.
  • Een tweevoudige schakelaar wordt ook wel serie schakelaar genoemd

Livolo-Aansluitschema-Standaard design schakelaar-serie schakelaar.jpg





Meervoudige touchschakelaar

  • Om 3 of meer lichtpunten vanaf 1 plaats aan of uit te bedienen.
  • Heeft 3 of meer touchknoppen en 4 of meer aansluitklemmen (er komen 2 schakeldraden naar toe en 1 voedingdraad).
  • Bij een enkelpolige touch schakelaar wordt enkel de stroomvoerende draad onderbroken.





Wissel touchschakelaar

  • Om 1 lichtpunt op 2 plaatsen te bedienen. U heeft hiervoor 2 touchschakelaars nodig.
  • Heeft 1 touchknop en 3 aansluitklemmen (er komen 2 schakeldraden naar toe en 1 voedingsdraad).
  • Een wissel touchschakelaar wordt gebruikt wanneer u op 2 verschillende plaatsen het lichtpunt aan of uit wilt zetten.





Wissel touchschakelaar

  • Om 1 lichtpunt op 3 plaatsen te bedienen. U heeft hiervoor 3 touchschakelaars enkelvoudig nodig.
  • Heeft 1 touchknoppen en 3 aansluitklemmen (er komt 1 schakeldraden naar toe en 1 voedingsdraad).
  • Een wissel touchschakelaar wordt gebruikt wanneer u op 3 verschillende plaatsen het lichtpunt aan of uit wilt zetten.





Wissel touchschakelaar 2 voudig

  • Om 2 lichtpunt op 2 plaatsen te bedienen. U heeft hiervoor 2 touchschakelaars 2 voudig nodig.
  • Heeft 2 touchknoppen en 4 aansluitklemmen (er komen 2 schakeldraden naar toe en 1 voedingsdraad).
  • Een wissel touchschakelaar wordt gebruikt wanneer u op 2 verschillende plaatsen het lichtpunt aan of uit wilt zetten.





Wissel touchschakelaar 2 voudig

  • Om 2 lichtpunt op 3 plaatsen te bedienen. U heeft hiervoor 3 touchschakelaars 2 voudig nodig.
  • Heeft 2 touchknoppen en 4 aansluitklemmen (er komen 2 schakeldraden naar toe en 1 voedingsdraad).
  • Een wissel touchschakelaar wordt gebruikt wanneer u op 3 verschillende plaatsen het lichtpunt aan of uit wilt zetten.





Dimmer touchschakelaar

  • Om 1 lichtpunt vanaf 1 plaats aan of uit te bedienen.
  • Heeft 1 touchknop en 2 aansluitklemmen (er komt 1 schakeldraad en 1 voedingdraad naar toe).
  • Bij een enkelpolige touch schakelaar wordt enkel de stroomvoerende draad onderbroken.





Combinatie touchschakelaar enkelvoudig

  • Om 1 lichtpunten vanaf 1 plaats aan of uit te bedienen.
  • Heeft 1 touchknop en 2 aansluitklemmen (er komt 1 schakeldraad naar toe en 1 voedingdraad).
  • Bij een enkelpolige touch schakelaar wordt enkel de stroomvoerende draad onderbroken.
  • Wandcontactdoos aansluiting





Combinatie touchschakelaar 2 voudig

  • Om 2 lichtpunten vanaf 1 plaats aan of uit te bedienen.
  • Heeft 2 touchknoppen en 4 aansluitklemmen (er komen 2 schakeldraden naar toe en 1 voedingdraad).
  • Bij een enkelpolige touch schakelaar wordt enkel de stroomvoerende draad onderbroken.
  • Wandcontactdoos aansluiting





Wandcontactdoos enkelvoudig

  • 1 Wandcontactdoos aansluiting
  • 1 Fase draad / 1 Nul draad / 1 PE draad





Wandcontactdoos tweevoudig

  • 2 Wandcontactdozen aansluitingen
  • 1 Fase draad / 1 Nul draad / 1 PE draad





Wandcontactdoos drievoudig

  • 3 Wandcontactdozen aansluitingen
  • 1 Fase draad / 1 Nul draad / 1 PE draad





TV

  • 1 TV aansluiting
  • 1 Coax Kabel





Rolluik / Jaloezie touchschakelaar

  • Om 1 gemotoriseerd rolluik of jaloezie vanaf 1 plaats te bedienen.
  • Heeft 2 touchknoppen en 4 aansluitklemmen (er komen 2 schakeldraden naar toe en 2 voedingsdraden).

Livolo-Aansluitschema-Standaard design schakelaar-rolluik schakelaar.jpg
